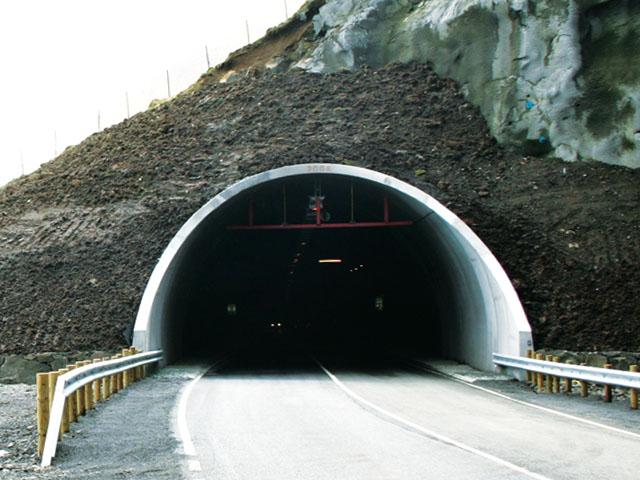

Герметизация водонесущих трещин в обделках автомобильного тоннеля

Проблема: в железобетонных обделках эксплуатируемого автомобильного тоннеля наблюдается ряд водонесущих трещин, в результате чего происходит фильтрация воды и постепенное подтопление тоннеля.

РЕШЕНИЕ: следует провести работы по эластичной герметизации железобетонных участков тоннеля с подвижными водонесущими трещинами.

Приготовление растворов:

«ПенеПурФом» Н (НР, Р)

соотношение компонентов А:Б по объему 1,0:1,0

«ПенесплитСил»

соотношение компонентов А:Б по объему 1,0:1,0

«ПенесплитСил С»

соотношение компонентов А:Б по объему 2,0:1,0

«Пенекрит» 1 кг/180 мл воды

Оборудование и инструменты:

• Перфоратор

• Насос для инъектирования смол

• Набор инъекторов (пакеров)

• Низкооборотистая дрель

(напряжение-220В; мощность- от 1000 Вт; частота 250-500 об/мин)

• Мерная ёмкость для воды

• Ёмкость из мягкого пластика для приготовления раствора материала «Пенекрит»

• Безмен

Обеспечение безопасности производства работ:

Работы по приготовлению рабочих составов материалов  производить в щелочестойких резиновых перчатках, респираторе, защитных очках и резиновых сапогах.

1. Пробурить шпуры с двух сторон трещины диаметром равным или немного больше диаметра инъектора под уголом 45° к поверхности конструкции таким образом, чтобы пересечь полость водонесущей трещины. По возможности шпуры бурятся в шахматном порядке.

2. После бурения шпуров установить инъекторы (пакеры).

3. Далее произвести их уплотнение и фиксацию путем сжатия резинового уплотнителя при закручивании корпуса инъектора в бетон.

4. Для устранения фильтрации воды сквозь трещину произвести приготовление двухкомпонентной полиуретановой гидроактивной смолы «ПенеПурФом» (модификация пены подбирается конкретно в соответствии с активностью устраняемой течи путем пробного инъектирования).

5. Перед нагнетанием полиуретановых гидроактивных смол следует выкрутить обратные клапаны из инъектора, кроме первого, через который производят первое инъектирование.

6. Как только в соседнем инъекторе появится пена или вода, необходимо установить обратный клапан и присоединить к нему головку насоса и продолжить инъектирование.

7. Процедуру повторить от инъектора к инъектору, в некоторых случаях необходимо повторение этой процедуры до полного устранения течи.

8. Приготовить двухкомпонентную смолу «ПенеСплитСил», так как «ПенеПурФом» служит временным материалом для устранения течи – со временем вода заполняет все поры через тонкие перегородки. При инъектировании «ПенеСплитСил» нужно успеть до момента, когда пена «ПенеПурФом» наберет прочность, т.е. 30-60 минут после её инъектирования.

9. «ПенеСплитСил» следует инъектировать с таким же давлением, что и «ПенеПурФом», при необходимости нужно заменить обратные клапана.

10. Приготовить раствор шовного гидроизоляционного материала «Пенекрит».

11. После остановки течи и полной герметизации трещины пакеры демонтировать и зачеканить отверстия шовным безусадочным материалом «Пенекрит».

12. После окончания работ насос промыть компонентом и заполнить гидравлическим маслом.
